Μετεωρολογικός σταθμός
Ο μετεωρολογικός σταθμός SynField Weather Station (SF-WS-02) βασίζεται στον Davis Vantage Pro 2, έναν αξιόπιστο και σχετικά οικονομικό μετεωρολογικό σταθμό, ευρείας αποδοχής, που δίνει τη δυνατότητα μέτρησης:
- Θερμοκρασία & Υγρασία Αέρα
- Ένταση & Κατεύθυνση Ανέμου
- Ύψος Βροχής
- UV και Ηλιακή Ακτινοβολία (προαιρετικό)
Η διασύνδεση με το σύστημα SynField γίνεται μέσω ειδικής πλακέτας που δίνει τη δυνατότητα να συγκεντρωθούν όλοι οι παραπάνω αισθητήρες σε μια υποδοχή του SynField.
Προδιαγραφές | |
Θερμοκρασία Αέρα | · Ακρίβεια: ±0.3οC · Ανάλυση: 1οC · Εύρος Μετρήσεων: -40 oC to +65oC |
Υγρασία Αέρα | · Ακρίβεια: ±2% · Ανάλυση: 1% · Ετήσια απόκλιση: έως ±2% · Χρόνος Ενδιάμεσων Μετρήσεων: 10 sec · Εύρος Μετρήσεων: 0% έως 100% |
Ένταση και Κατεύθυνση Ανέμου | · Ακρίβεια Μέτρησης Έντασης Ανέμου: ±5ο · Ακρίβεια Μέτρησης Κατεύθυνσης Ανέμου: ±3ο · Διαστάσεις: 381 mm x 38 mm x 457 mm |
Μέτρηση Βροχής | · Ημερήσια Βροχόπτωση: 0.0 mm μέχρι 999.8 mm · Ακρίβεια: ±4% (για βροχή <50 mm/hr), ±5% (για βροχή <100 mm/hr) · Χρόνος Ενδιάμεσων Μετρήσεων: 20-24 sec · Διαστάσεις: 16.5 cm διάμετρος x 24 cm ύψος |
UV & Ηλιακή Ακτινοβολία | · Απόκριση φάσματος: 400 με 1100 nanometers · Ακρίβεια: ±3% (γωνία 0° έως ±70°); ±10% (γωνία ±70° to ±85°) · Συντελεστής Θερμοκρασίας: +0.12% ανά °C |
Θερμοκρασία Λειτουργίας | -40 oC έως +65oC |
Θερμοκρασία Αποθήκευσης | -40 oC έως +70oC |
Drill&Drop MT/MTS
Ο Sentek Drill&Drop MT είναι ένας εύχρηστος μετρητής ακριβείας του προφίλ του εδάφους, με αισθητήρες υγρασίας και θερμοκρασίας κάθε 10cm σε όλο το μήκος του. Ο Drill&Drop MTS φέρει επιπλέον και αισθητήρες αλατότητας. Η διασύνδεση με το σύστημα SynField γίνεται μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Προδιαγραφές | |
ΥγρασίαΕδάφους | · Ακρίβεια: ±0.03% vol · Ανάλυση: 1:10000 |
Θερμοκρασία Εδάφους | · Ακρίβεια: ±2oC έως 25oC · Ανάλυση: 0,3oC · Εύρος μετρήσεων: -20 oC έως +60oC |
Triscan αισθητήρας | · Ανάλυση: 1:6000 |
Μήκος | 30cm ή 60cm ή 90cm |
Υγρασία Εδάφους
Ο SynField Soil Moisture (SF-SM-10HS) βασίζεται στον Meter/Decagon 10HS. Αυτός ο αισθητήρας σας επιτρέπει να παρακολουθείτε οικονομικά και με ακρίβεια την ογκομετρική περιεκτικότητα του εδάφους σε νερό. Ο 10HS έχει χαμηλές απαιτήσεις σε κατανάλωση ενέργειας με ταυτόχρονη υψηλή ανάλυση, επιτρέποντας έτσι πολλές μετρήσεις για μεγάλο χρονικό διάστημα με ελάχιστη χρήση μπαταρίας. Η διασύνδεση με το σύστημα SynField γίνεται μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Προδιαγραφές | |
Υγρασία Εδάφους (Volumetric Water Content) | · Απόκριση φάσματος: 0% με 100% · Ακρίβεια: ±2,5% · Χρόνος Ενδιάμεσων Μετρήσεων: 10 msec |
Διαστάσεις | 14.5 cm x 3.3 cm x 0.7 cm |
Θερμοκρασία Λειτουργίας | -40°C έως +50°C |
Ο SynField Soil Moisture (SF-SM-03) βασίζεται στον Decagon ECH2O EC-5, έναν αξιόπιστο και οικονομικό μετρητή, που καθορίζει την ογκομετρική περιεκτικότητα σε νερό του εδάφους. O EC-5 σχεδιάστηκε για εύκολη εγκατάσταση: αφού σκάψετε μια τρύπα στο επιθυμητό βάθος, σπρώχνετε τις ακίδες του αισθητήρα σε αδιατάρακτο χώμα στο κάτω μέρος ή στο πλευρικό τοίχωμα αυτής. Η διασύνδεση με το σύστημα SynField γίνεται μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Προδιαγραφές | |
ΥγρασίαΕδάφους | · Εύρος μετρήσεων: 0% έως 100% · Ακρίβεια: ±3% (±1% μετά από βαθμονόμηση) · Χρόνος Ενδιάμεσων Μετρήσεων: 10msec |
Διαστάσεις | 8.9cm × 1.8cm × 0.7cm |
Ηλεκτρική αγωγιμότητα εδάφους

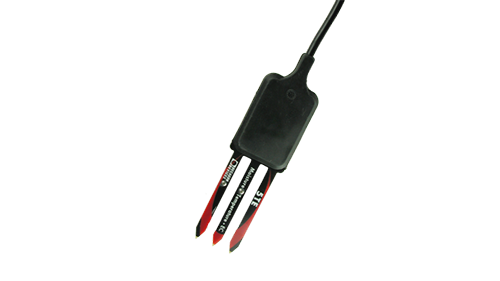

Ο SynField Soil Electrical Conductivity (SF-EC-01) βασίζεται στον Decagon ECH2O 5TE. O Decagon TE είναι ένα οικονομικό εργαλείο ακριβείας για μετρήσεις:
• Υγρασίας Εδάφους (ογκομετρική περιεκτικότητα σε νερό)
• Θερμοκρασίας Εδάφους
• Ηλεκτρικής Αγωγιμότητας
Και τα τρία μεγέθη μετρώνται ανεξάρτητα. Η διασύνδεση με το σύστημα SynField γίνεται μεσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Προδιαγραφές | |
Υγρασία Εδάφους (Volumetric Water Content) | · Απόκριση φάσματος: 0% με 50% · Ακρίβεια: ±3% (±1% μετά από βαθμονόμηση) · Χρόνος Ενδιάμεσων Μετρήσεων: 150 msec |
Ηλεκτρική Αγωγιμότητα | · Ακρίβεια: ±10% από 0 έως 7dS/m (για >7dS/m χρειάζεται βαθμονόμηση) · Ανάλυση: 0.01 dS/m από 0 έως 7dS/m, 0.05 dS/m από 7 έως 23.1 dS/m · Εύρος μετρήσεων: 0 έως 23dS/m |
Θερμοκρασία | · Ακρίβεια: ±1oC · Ανάλυση:0. 1oC · Εύρος μετρήσεων: -40 oC to +60oC |
Διαστάσεις | 10 cm x 3.2 cm x 0.7 cm |
Θερμοκρασία Λειτουργίας | -40 oC έως +60oC |
Θερμοκρασία Αποθήκευσης | -40 oC έως +70oC |
Ο SynField Soil Electrical Conductivity (SF-EC-12) βασίζεται στον αισθητήρα TEROS-12 της METER Group, έναν αξιόπιστο και οικονομικό αισθητήρα που δίνει τη δυνατότητα μέτρησης των παρακάτω εδαφολογικών παραμέτρων:
- Περιεκτικότητα Νερού (VWC)
- Ηλεκτρική Αγωγιμότητα
- Θερμοκρασία Εδάφους
Η διασύνδεση με το σύστημα SynField γίνεται μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Προδιαγραφές | |
Υγρασία Εδάφους (Volumetric Water Content) | · Απόκριση φάσματος: 0% με 70% · Ακρίβεια: ±3% |
Ηλεκτρική Αγωγιμότητα | · Εύρος μετρήσεων: 0 έως 20dS/m · Ακρίβεια: ±8% |
Θερμοκρασία | · Εύρος μετρήσεων: -40 oC to +60oC · Ακρίβεια: ±0.5oC |
Διαστάσεις | 9.4 cm x 2.4 cm x 7.5 cm |
Θερμοκρασία Λειτουργίας | -40 oC έως +60oC |
Θερμοκρασία Αποθήκευσης | -40 oC έως +60oC |
Υγρασία φυλλώματος
Ο SynField Leaf Wetness (SF-LW-02) βασίζεται στον Decagon LWS, έναν αξιόπιστο και οικονομικό μετρητή υγρασίας φυλλώματος. Η διασύνδεση με το σύστημα SynField γίνεται μέσω ειδικής καλωδίωσης. Ο αισθητήρας έχει πολύ χαμηλή απαίτηση ισχύος, κάτι που επιτρέπει πολλές μετρήσεις για μεγάλο χρονικό διάστημα με ελάχιστη χρήση μπαταρίας. Επίσης πολύ υψηλή ανάλυση, ανιχνεύοντας πολύ μικρές ποσότητες νερού.
Προδιαγραφές | |
Υγρασία Φυλλώματος | · Απόκριση φάσματος: 0% με 100% · Χρόνος Ενδιάμεσων Μετρήσεων: 10 msec |
Διαστάσεις | 11.2 cm x 5.8 cm x .075 cm |
Θερμοκρασία Λειτουργίας | -20 oC έως +60oC |
Θερμοκρασία Αποθήκευσης | -40 oC έως +70oC |
Αυτός ο αισθητήρας υγρασίας φυλλώματος βασίζεται στον Davis 6420, έναν αξιόπιστο και οικονομικό αισθητήρα, ευρείας αποδοχής. Η διασύνδεση με το σύστημα SynField γίνεται μέσω ειδικής καλωδίωσης. Ο αισθητήρας ανιχνεύει την παρουσία επιφανειακής υγρασίας και αποτελείται από ένα αισθητήριο πλέγμα, ένα κύκλωμα διπολικής διέγερσης χαμηλής τάσης και ένα κύκλωμα ανίχνευσης αγωγιμότητας.
Προδιαγραφές | |
Υγρασία Φυλλώματος | · Εύρος μετρήσεων: 0 έως 100 · Ακρίβεια: ±3,3 · Χρόνος Ενδιάμεσων Μετρήσεων: 46-54sec |
Διαστάσεις | 10,2cm × 5,8cm × 5,8cm |
Ηλιακή ακτινοβολία
Ο SynField Solar Radiation (SF-SR-02) βασίζεται στον Davis Solar Radiation Sensor 6450, έναν αξιόπιστο και σχετικά οικονομικό μετρητής ηλιακής ακτινοβολίας, ευρείας αποδοχής, που δίνει τη δυνατότητα μέτρησης:
- UV
- Ηλιακής Ακτινοβολίας
Η διασύνδεση με το σύστημα SynField γίνεται μέσω ειδικής καλωδίωσης ώστε να συνδέεται σε μια υποδοχή του SynField.
Προδιαγραφές | |
UV & Ηλιακή Ακτινοβολία | · Απόκριση φάσματος: 400 με 1100 nanometers · Ακρίβεια: ±3% (γωνία 0° έως ±70°); ±10% (γωνία ±70° to ±85°) · Συντελεστής Θερμοκρασίας: +0.12% ανά °C |
Θερμοκρασία Λειτουργίας | -40 oC έως +65oC |
Θερμοκρασία Αποθήκευσης | -40 oC έως +70oC |
Φωτεινότητα
Ο SynField Light (SF-LS-01) βασίζεται στον Apogee Instruments Pyranometer Sensor SP-100. Η διασύνδεση με το σύστημα SynField γίνεται μέσω ειδικής καλωδίωσης ώστε να συνδέεται σε μια υποδοχή του SynField.
Προδιαγραφές | |
UV & Ηλιακή Ακτινοβολία | · Απόκριση φάσματος: 360 με 1120 nanometers · Ακρίβεια: ±10-15% (γωνία 0° έως ±70°); ±10% (γωνία ±70° to ±85°) · Συντελεστής Θερμοκρασίας: +0.12% ανά °C |
Θερμοκρασία Λειτουργίας | -40 oC έως +70oC |
Θερμοκρασία Αποθήκευσης | -40 oC έως +70oC |
Θερμοκρασία Εδάφους
Ο αισθητήρας θερμοκρασίας εδάφους βασίζεται στον Texas LM35. Η διασύνδεση με το σύστημα SynField γίνεται μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Οι αισθητήρες LM35 είναι ολοκληρωμένου κυκλώματος ακριβείας συσκευές θερμοκρασίας με τάση εξόδου γραμμικώς προσαρμοσμένη σε βαθμούς Κελσίου. Ο LM35 δεν απαιτεί εξωτερική βαθμονόμηση για να αποδώσει με ακρίβεια ± ¼°C σε θερμοκρασία δωματίου και ± 3°C σε πλήρες εύρος θερμοκρασιών από -55°C έως 150°C.
Προδιαγραφές | |
Θερμοκρασία | · Εύρος μετρήσεων: -55°C έως 150°C · Ακρίβεια: 0,5°C (στους 25°C) |
Θερμοκρασία Αποθήκευσης | -60oC έως +150oC |
Αυτός ο αισθητήρας θερμοκρασίας βασίζεται στον Decagon RT1. Η διασύνδεση με το σύστημα SynField γίνεται μέσω ειδικής καλωδίωσης.
Ο RT-1 είναι ένας εύχρηστος αισθητήρας για τη μέτρηση της θερμοκρασίας του εδάφους ή άλλων υλικών. Ο αισθητήρας είναι από ανοξείδωτο ατσάλι, απόλυτα αδιάβροχος και σχεδιασμένος για συνεχή εξωτερική χρήση.
Προδιαγραφές | |
Θερμοκρασία | · Εύρος μετρήσεων: -40 oC έως +80oC · Ακρίβεια: -40° έως -20°C: ± 1,0°C 5° έως 40°C: ± 0,5°C 40° έως 50°C και -20 to 5°C: καλύτερα από ± 1,0°C |
Θερμοκρασία Λειτουργίας | -40oC έως +80oC |
Αισθητήρες Πίεσης
Οι αισθητήρες πίεσης ABP/SSC της Honeywell είναι μικρού μεγέθους, οικονομικοί και μεγάλης ακρίβειας. Η διασύνδεση με το σύστημα SynField γίνεται μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Προδιαγραφές | |
Πίεση | · Εύρος μετρήσεων: 60mbar έως 10bar · Ακρίβεια: ±0,25% |
Θερμοκρασία Λειτουργίας | 0oC έως +50oC |
Θερμοκρασία Αποθήκευσης | -40oC έως +85oC |
Ο βιομηχανικού τύπου αισθητήρας πίεσης Μ7100 είναι κατάλληλος για τη μέτρηση της πίεσης υγρού ή αερίου, ακόμη και για δύσκολα μέσα όπως μολυσμένο νερό, ατμό και διαβρωτικά υγρά. Ο αισθητήρας αυτός συνδέεται με τους κόμβους SynField μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
| Ακρίβεια | ±0.25% | |||||
| Θερμοκρασία λειτουργίας | -40oC έως 125oC | |||||
| θερμοκρασία αποθήκευσης | -50oC έως 125oC | |||||
| Προστασία | IP67 | |||||
Ροόμετρο
Ο SynField Flow Meter βασίζεται στο USN-HS10TA ροόμετρο της Ultisolar. Η διασύνδεση με το σύστημα SynField γίνεται μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Προδιαγραφές | |
Ροόμετρο | · Εύρος: 5-100 L/min |
Διαστάσεις | 1inch |
Ηλεκτροβάνες
To SynField υποστηρίζει ηλεκτροβάνες για την αυτοματοποίηση της άρδευσης. Η διασύνδεση με το σύστημα SynField γίνεται μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
- Ηλεκροβάνα 1 inch (SF-SV-1)
- Ηλεκροβάνα 2 inch (SF-SV-2)
- Ηλεκροβάνα 3 inch (SF-SV-3)
Σχετική Υγρασία/Θερμοκρασία
Οι αισθητήρες Θερμοκρασίας και Σχετικής Υγρασίας αέρα βασίζονται στους αισθητήρες της σειράς SHT1x της Sensirion. Οι αισθητήρες των σειρών SHT2x/SHT3x είναι επίσης συμβατοί με το SynField. Κάθε αισθητήρας συνδέεται με το σύστημα SynField μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
Προδιαγραφές SHT1x | |
Σχετική Υγρασία | · Εύρος μετρήσεων: 0-100% · Ακρίβεια: ±2 – 4,5% |
Θερμοκρασία | · Εύρος μετρήσεων: -40 oC έως +123,8oC · Ακρίβεια: ±0,1 – 0,5oC |
Προδιαγραφές SHT3x | |
Σχετική Υγρασία | · Εύρος μετρήσεων: 0-100% · Ακρίβεια: ±1,5 – 0,2% |
Θερμοκρασία | · Εύρος μετρήσεων: -40 oC έως +125oC · Ακρίβεια: ±0,1 – 0,2oC |
SynField Switch
Το SynField υποστηρίζει διακόπτες για τον έλεγχο των αυτοματισμών σας. Κάθε διακόπτης συνδέεται με το σύστημα μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
8Α @ 250VAC, 5A @ 30VDC
Αισθητήρες απόστασης
Ο VL53L1X είναι ένας state-of-the-art Time-of-Flight αισθητήρας απόστασης (ToF), ο οποίος κατασκευάζεται από την ST. Είναι ο ταχύτερος μικροσκοπικός αισθητήρας ToF στην αγορά με ακρίβεια που κυμαίνεται έως 4 μέτρα και συχνότητα μέχρι 50 Hz. Ο αισθητήρας συνδέεται με τους SynField κόμβους μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
| Πακέτο | Optical LGA12 | |||||
| Μέγεθος | 4.9 x 2.5 x 1.56 mm | |||||
| Τάση λειτουργίας | 2.6 - 3.5 V | |||||
| Θερμοκρασία λειτουργίας | -20oC έως +85oC | |||||
Ο αισθητήρας μέτρησης απόστασης υπερήχων Ultrasonic O090 (LOGOELE) είναι μια μονάδα μέτρησης υψηλής απόδοσης σχεδιασμένη με τη χρήση κλειστού αδιάβροχου περιβλήματος. Με δεδομένο το βαθμό προστασίας σε σκόνη και υγρασίας, είναι κατάλληλος για εφαρμογή σε υγρές και τραχές επιφάνειες. Ο αισθητήρας αυτός είναι κατάλληλος για διαφορετικές συνθήκες ανίχνευσης και αποτελεί μια υψηλής απόδοσης, υψηλής αξιοπιστίας εμπορική λειτουργική μονάδα με απλή λειτουργία. Ο αισθητήρας συνδέεται με τους κόμβους SynField μέσω καλωδίου με βύσμα τύπου stereo jack 3.5mm.
| Τάση λειτουργίας | 5V DC | |||||
| Θερμοκρασία λειτουργίας | -15oC έως 60oC | |||||
| Θερμοκρασία αποθήκευσης | -25oC έως 80oC | |||||
| Απόσταση τυφλών σημείων | 0-3 cm | |||||
| Απόσταση | 3-420 cm | |||||
| Γωνία αναφοράς στα 100cm | ~45o | |||||
